신평유기(주)

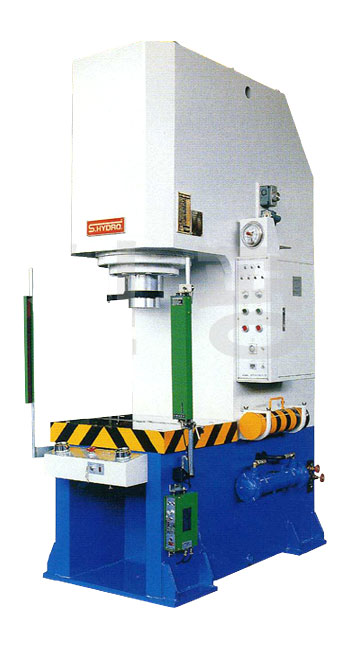

고속유압 PRESS

본품은 RAM 하강속도 STROKE 및 압축력의 조절이 매우 간단하며 STROKE 위치에 관계없이 가압작업을 할 수 있으므로 용도가 다양하다.

표준식(양쪽 SWITCH작동)
특별사양(도중감속장치, FOOT SWITCH, 자동CYCLE 방식, LEVER 작동식)
50톤 이상은 주문 생산함

용도

축,bushing유의 압입 및 인발용
분말합금 및 수지성능용
각종재료의 교정용
부품류 조립 및 해체용
재료절단 및 PUNCHING용
RIVETING 및 압축시험용 등 기타 광범위하게 이용됩니다.

SPECIFICATION

형식		단위	SPP-10	SPP-15	SPP-20	SPP-30	SPP-40	SPP-50
가압능력		Ton	10	15	20	30	40	50
최소압축능력		Ton	1.5	2	2.5	10	10	10
상승능력		Ton	0.7	1	1	1.2	1.5	1.5
실린다 내경		mm	140	140	140	170	200	200
실린다스트로크		mm	200	250	300	350	400	400
램직경		mm	130	130	130	160	190	190
오픈하이트		mm	350	400	450	500	600	600
테이블 크기		mm	490x560	490x560	490x560	510x620	550x690	550x690
램속도	하강	mm/sec	250	250	250	250	250	250
	가압	mm/sec	26	26	26	19	17	17
	상승	mm/sec	200	200	200	190	190	190
전동기		Kw	3.7	5.5	7.5	7.5	11	11
사용압력		kg/㎠	65	100	130	135	130	160
펌프 토출량		L/min	30	30	30	33	40	40
탱크용량		L	120	120	120	140	160	180
기계크기	높이	mm	1,940	2,040	2,140	2,340	2,530	2,530
	폭	mm	680	680	710	740	810	810
	길이	mm	1,250	1,250	1,250	1,350	1,500	1,500

기능 및 구조

압축PUMP에서 발생되는 고압을 PRESS상부에 설치된 CYLIDER에 주입하면 강력한 압축력이 발생하여 PRESS 하부작업에 물체를 압입, 강인, 성형, 절단 등의 작업을 신속정확하게 하는 성능을 갖고 있습니다. 본품은 C TYPE FRAME 본체에 유압PUMP, 전동기, CYLINER, 각종 VALVE, 등을 일체로 소형간편하게 내장치를 한 대단히 SIMPLE한 구조 입니다.

표준 RAM 동작

1. RAM 고속하강(PUSH BUTTON)
2. RAM 감속압축(자동적)
3. RAM 고속상승(PUSH BUTTON)

RAM 하강 : SWICTH 양방동시에 ON한다.
RAM 정지 : SWITCH 둘중 하나만 OFF한다.
RAM 상승 : SWITCH 를 양방 동시에 OFF한다.

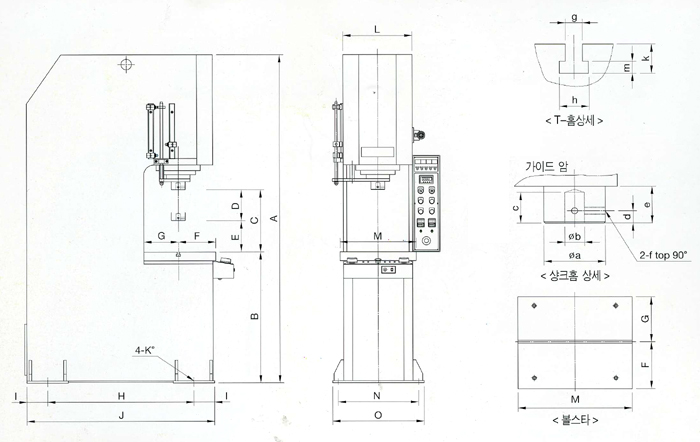

Dimention

구분	SPP-10	SPP-15	SPP-20	SPP-30	SPP-40	SPP-50
A	1,990	2,090	2,190	2,340	2,530	2,530
B	800	800	800	800	800	800
C	350	400	450	500	600	600
D	200	250	300	350	400	400
E	150	150	150	150	200	200
F	250	250	250	260	280	280
G	240	240	240	250	270	270
H	1,000	1,000	1,000	1,100	1,250	1,250
I	125	125	125	125	125	125
J	1,250	1,250	1,250	1,350	1,500	1,500
K	M24	M24	M24	M24	M30	M30
L	520	520	550	580	650	650
M	560	560	590	620	690	690
N	600	600	630	660	730	730
O	680	680	710	740	810	810
a	120	120	120	140	170	170
b	50	50	50	50	50	50
c	70	70	70	70	70	70
d	20	20	20	20	25	25
e	50	50	50	60	70	70
f	M12X1.75P	M12X1.75P	M12X1.75P	M12X1.75P	M12X1.75P	M12X1.75P
g	16	16	16	16	18	18
h	27	27	27	27	30	30
k	27	27	27	27	30	30
m	10.5	10.5	10.5	10.5	12	12
