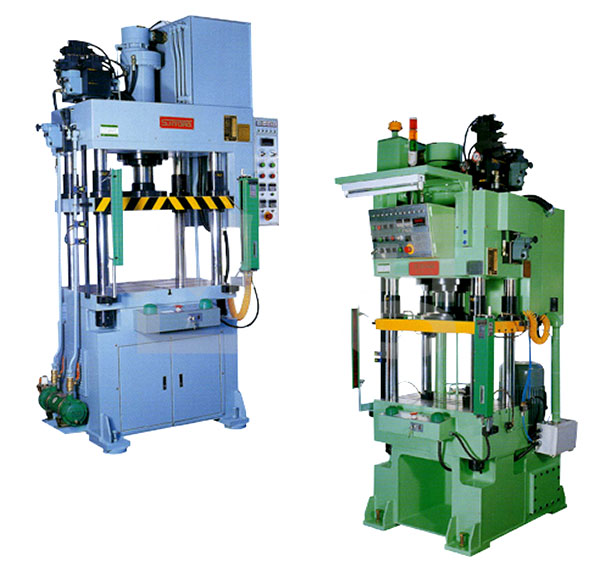

사주식 고정밀 유압프레스

SP4C형 COLUMN TYPE / 유압PRESS


사주식 유압PRESS의 특징

  1. 사면이 개방되어 금형 탈착작업이 용이 합니다.
  2. 유압 유니트를 프레임 상부 또는 후면에 설치함으로써 기계가 콤팩트 합니다.
  3. 트랜스퍼 장치를 부착하여 연동·자동작업이 가능합니다.
  4. 안전을 위하여 양수 버턴을 사용합니다.
  5. 광전식 안전기를 부착합니다.

사주식 유압PRESS의 장점

  1. 하강속도의 무단 제어가 가능합니다.
  2. 가압시가느이 임의 조절이 가능합니다.
  3. 디지털 압력계를 사용함으로써 가압력을 임의로 설정 할.수 있습니다.
  4. 생산량 표시를 할 수 있습니다
  5. 램프에 의한 고장원을을 알 수 있습니다.

용도

  • ▶ 리벳팅 작업(RIVETIING)
  • ▶ 엠버싱 작업(EMBOSSING)
  • ▶ 벤딩 작업(BENDING)
  • ▶ 성형 작업(FORMING)
  • ▶ 조립작업(ASSEMBLING)
  • ▶ 코이닝 작업(COINING)
  • ▶ 트리밍 작업(TRIMING)
  • ▶ 압입 작업(PUSHING)
  • ▶ 코킹 작업(CAULING)
  • ▶ 펀칭작업(PUNCHING)

기능 및 구조

압축PUMP에서 발생되는 고압을 PRESS상부에 설치된 CYLIDER에 주입하면 강력한 압축력이 발생하여 PRESS 하부작업에 물체를 압입, 강인, 성형, 절단 등의 작업을 신속정확하게 하는 성능을 갖고 있습니다. 본품은 C TYPE FRAME 본체에 유압PUMP, 전동기, CYLINER, 각종 VALVE, 등을 일체로 소형간편하게 내장치를 한 대단히 SIMPLE한 구조 입니다.

사용 예

  1. 자동차 시트 리벳팅 작업(RIVETING)
  2. 자동차 플러그 메탈 씰 작업(FORMING)
  3. 다이케스팅 트리밍 작업(TRIMING)
  4. 대형 붓싱 압입 작업(PUNCHING)

SPECIFICATION

MODEL 단위 SP4C-20 SP4C-30 SP4C-40 SP4C-50 SP4C-80 SP4C-100
MAX.CAPACITY Ton 20 30 40 50 80 100
MIN.CAPACITY Ton 6 9 12 12 20 20
ASCENDING CAPACITY Ton 1 1.2 1.5 1.5 2 2
CYLINDER DIA. mm 140 170 200 200 250 250
CYLINDER STROKE mm 300 350 400 400 400 400
RAM DIA mm 130 170 190 190 240 240
OPEN HEIGHT mm 450 500 600 600 700 700
BOLSTER SIZE mm 600x800 600x800 600x800 600x800 700x800 700x900
RAM SPEED DOWN mm/sec 250 250 250 250 250 250
PRESSING mm/sec 26 19 17 17 13 10
UP mm/sec 200 190 190 190 180 150
AC MOTOR Kw 7.5 7.5 11 11 15 15
WORKING PRESSURE kg/㎠ 130 132 127 160 163 205
PUMP QUANTITY L/min 30 33 40 40 46 37
TANK CAPACITY L 130 140 160 180 200 200
MACHINE SIZE
(about)
HEIGHT mm 2,500 2,600 2,750 2,750 2,900 2,900
WIDTH mm 1,100 1,100 1,100 1,100 1,250 1,250
LENGTH mm 1,100 1,100 1,100 1,100 1,200 1,200
